项目概况

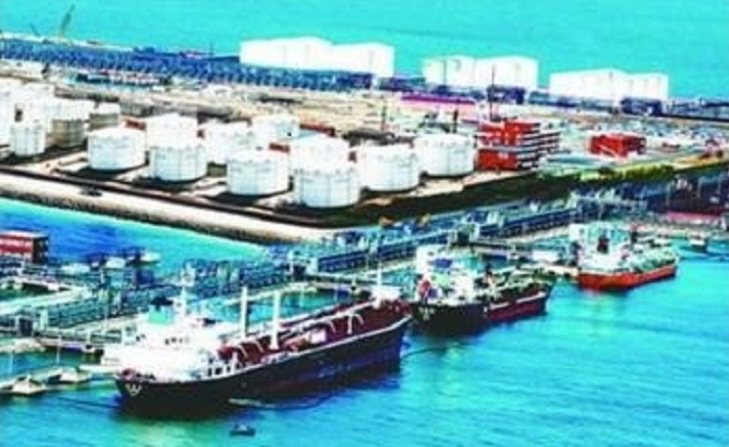

该项目位于辽宁省营口市营口港仙人岛港区原油储库期工程东侧,由营口港投资建设。营口港仙人岛港区原油储库五期工程规划总储量150×104m3,由15台10×104m3外浮顶油罐组成个罐组,共设两个泵房及辅房(含凝结房、泡沫液站、值班室等),每两个罐组共用一个泵房及辅房。本次工程主要是五期工程中三个罐组的建设,包括罐组八、罐组十、罐组十一及配套的设施,共计110万立原油储罐。





 营口港原油五期项目(局部)模型总体展示

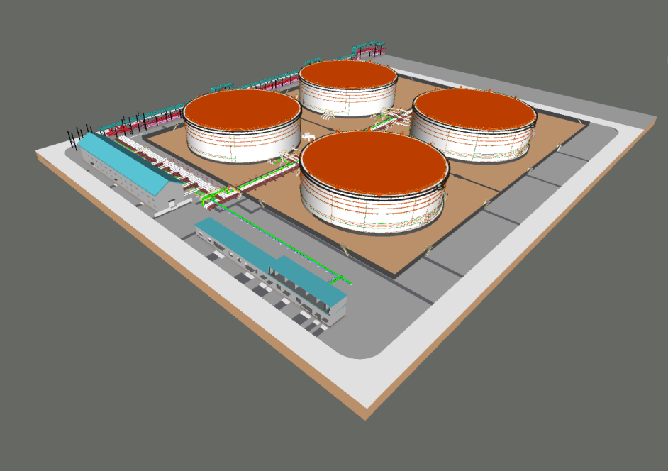

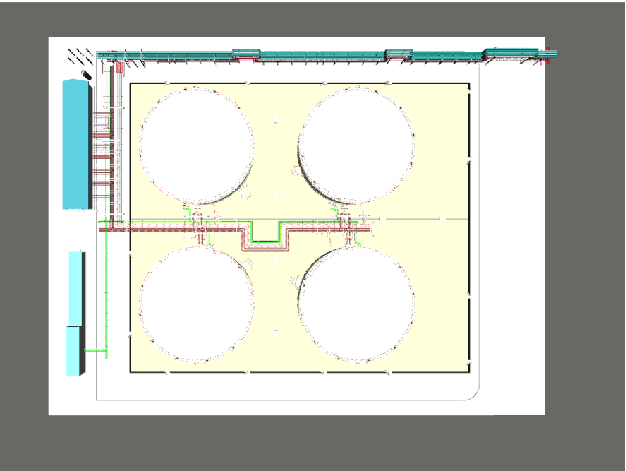

                              总体平面展示                                                                            总体三维展示


                               总体立面展示

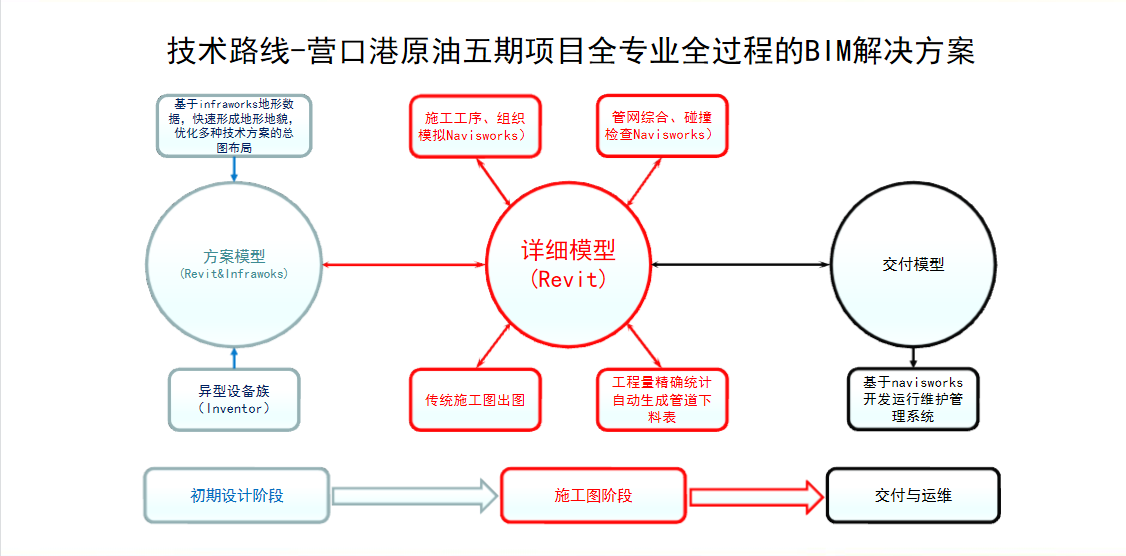

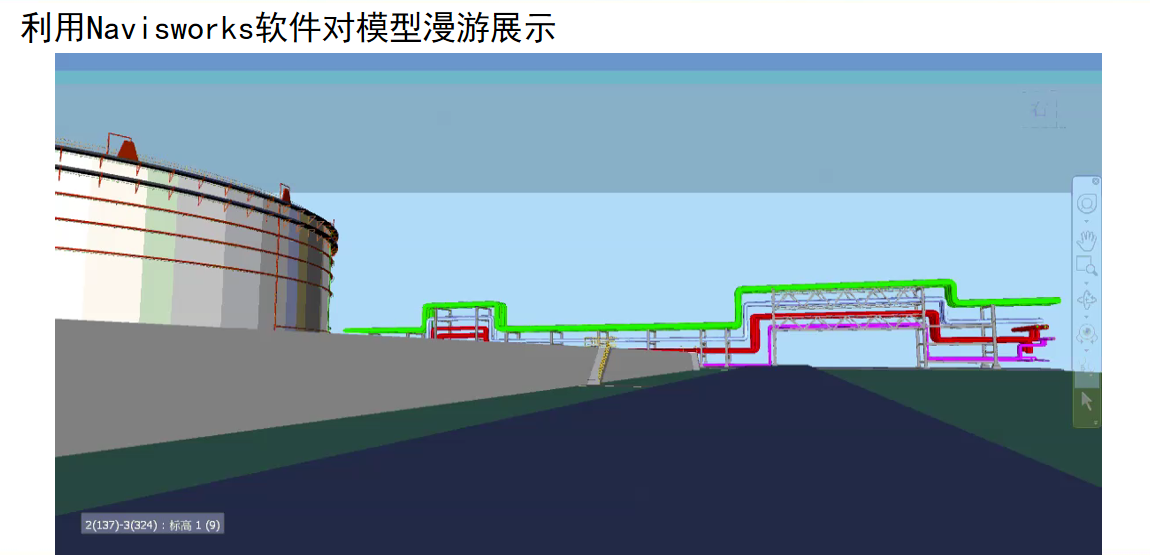

BIM技术在储油罐区中的应用


 点云应用-Autodesk ReCap360

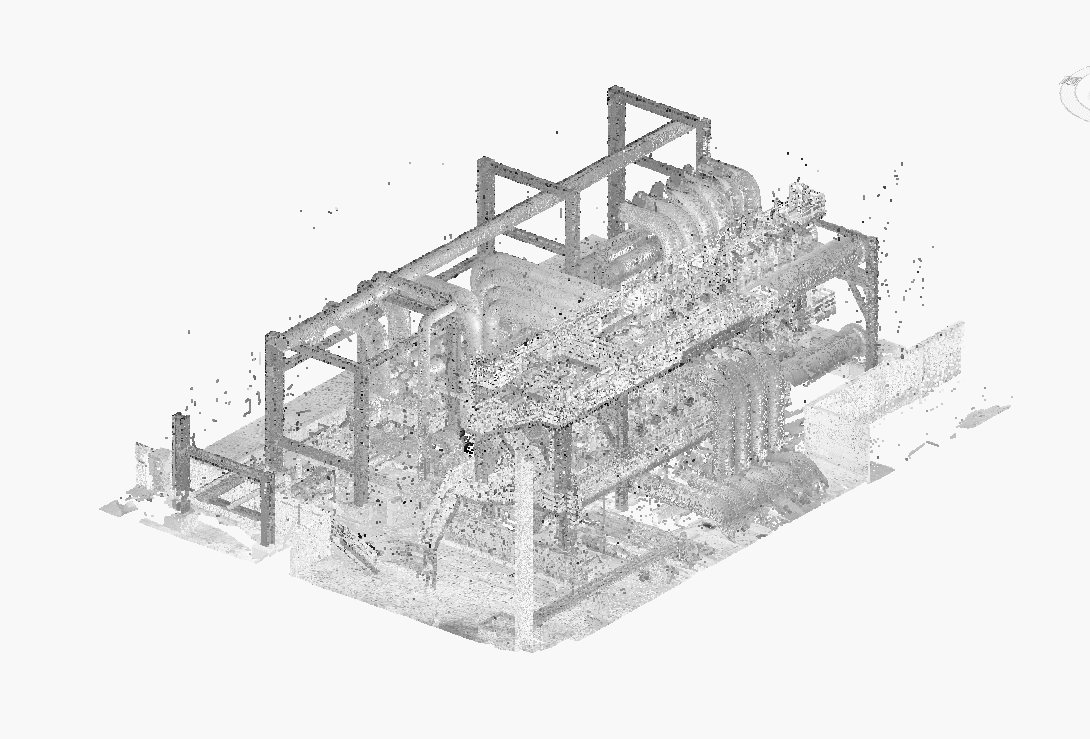

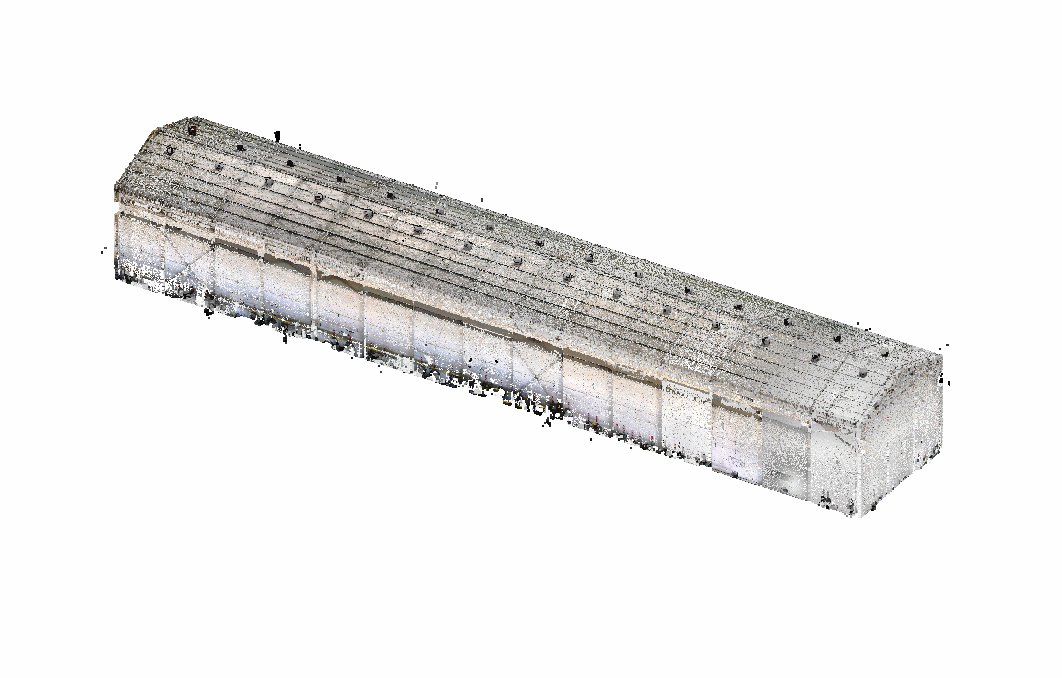

                                库内管廊点云模型                                                                   泵房外部点云模型

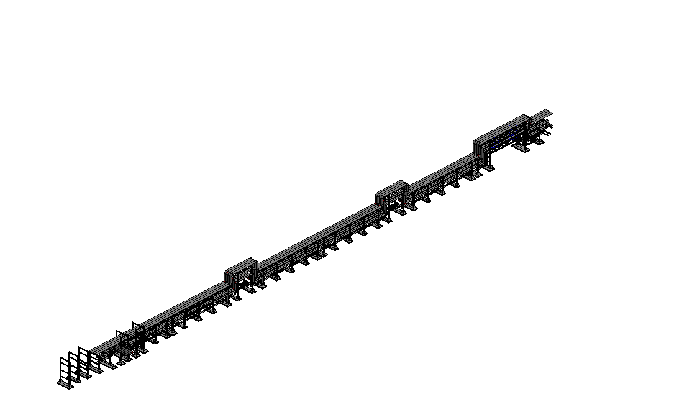

                        外部管路局部点云模型                                                               库内管廊revit三维模型

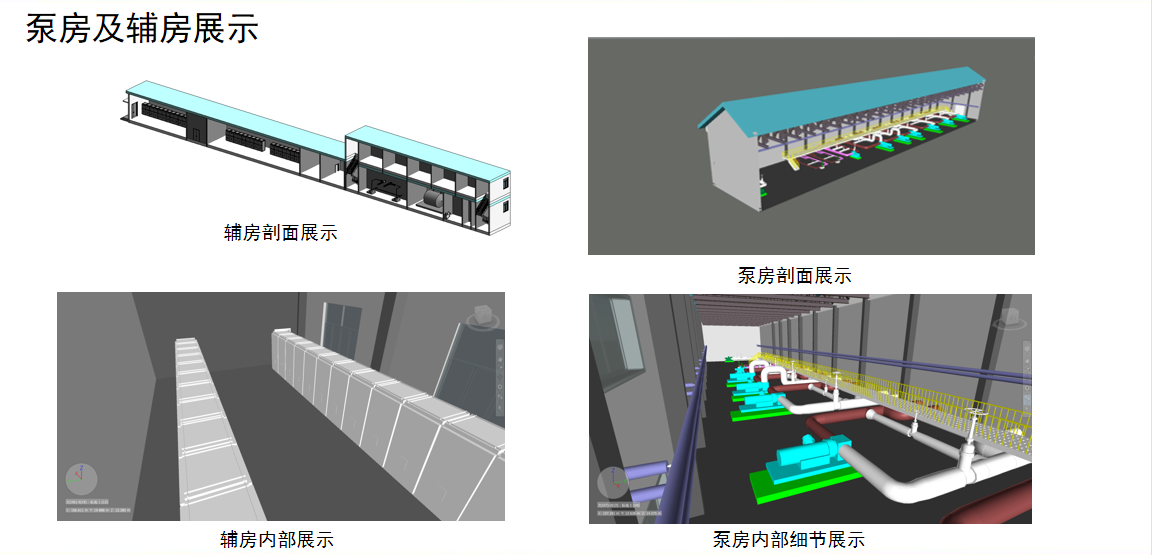

                        泵房内部revit三维模型                                                                泵房外部revit三维模型
