西门子 NX CAD

一、     软件简介

西门子 NX CAD（原称 Unigraphics，简称 UG/NX）是西门子数字工业软件公司开发，利用强大的集成式计算机辅助设计 (CAD) 解决方案套件，消除创新之路上的障碍，提高产品设计效率和质量，并降低开发成本。

二、     软件优势

l  提高设计效率并推动创新

l  加快机械设计流程

l  与客户和供应商进行协同

l  减少设计流程浪费和成本

l  从一开始就提高产品质量

l  简化从模型到打印零件的工作

三、     软件介绍

NX CAD 专为不同经验水平的产品设计师开发，可提供优越的功能：

l  创建插图和 3D 模型

l  分析产品设计的可行性，找出错误并加以解决，然后进行生产

l  无缝共享数据，促进协作并加快生产周期

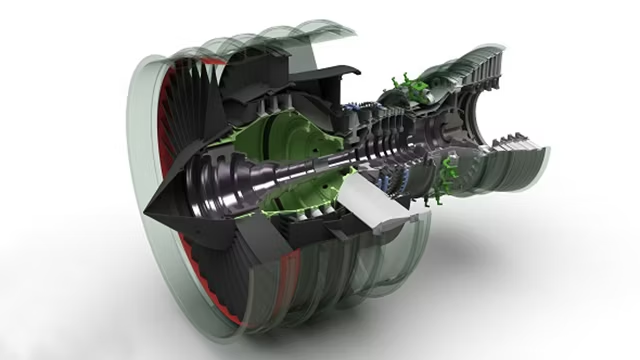

(一)     机械计算机辅助设计(MCAD)

从各个设计步骤扩展到产品开发的所有阶段。可自由选择建模方法：从显式实体和曲面建模，到参数化和直接建模，再到基于小平面的建模。将产品快速推向市场，一次即成功。NX MCAD 解决方案能够让您使用虚拟模型，而无需成本高昂的物理原型。

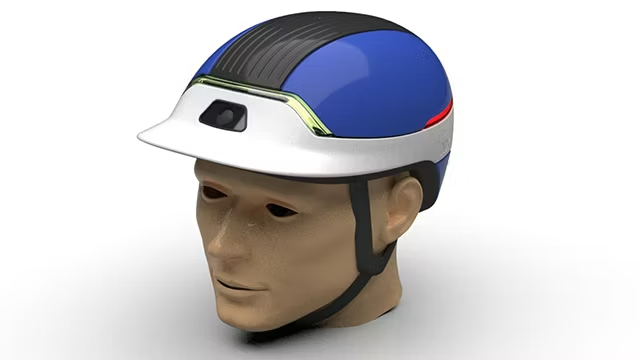

n  CAD工业设计和造型

访问灵活、可靠的计算机辅助工业设计和造型软件，通过提供可直接用于建模的快速概念设计，加速您的产品工程设计。

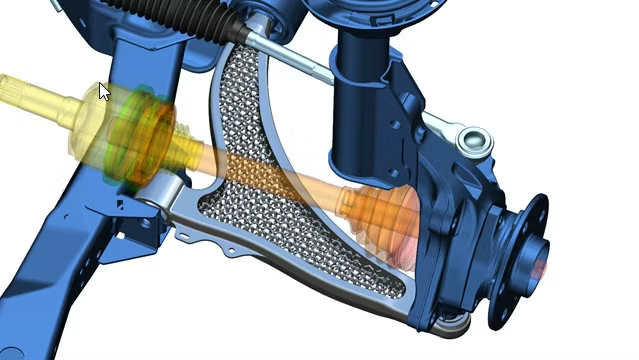

n  CAD 产品建模设计

利用 NX 自由使用适用于您设计挑战的任何建模方法，更快地将创新产品推向市场。

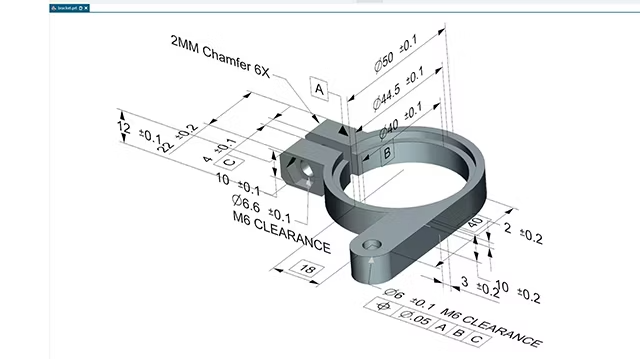

n  基于模型的定义 (MBD)

减少消耗在工程文档上的时间，通过数字化定义推动下游工具进行验证和制造。

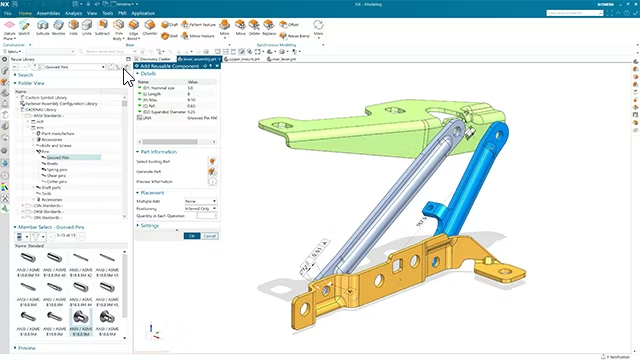

n  CAD数据的再利用

促进知识再利用，实现成本削减目标和上市期限目标。凭借我们的全面知识再利用解决方案，您能够反复利用产品知识，从而将产品知识的价值发挥到理想水平。

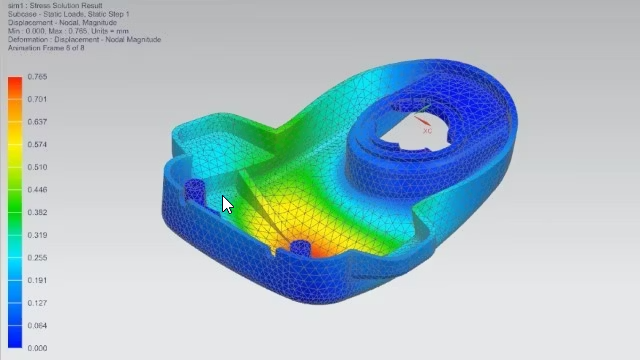

n  CAD 集成仿真

通过集成式仿真工具提高设计效率并将 CAD 与 CAE连结在一起。

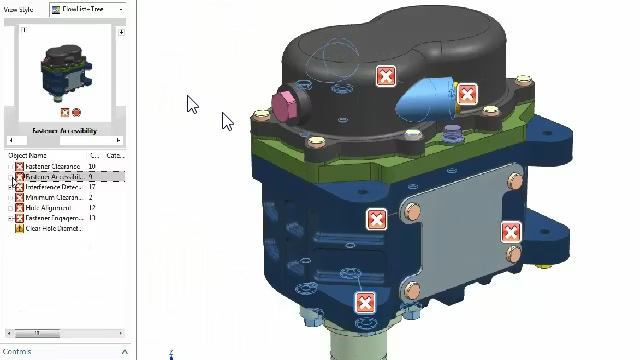

n  设计验证

使用可视化产品分析和验证工具，可帮助您快速整合信息、检查设计是否符合需求并做出妥善的决策。

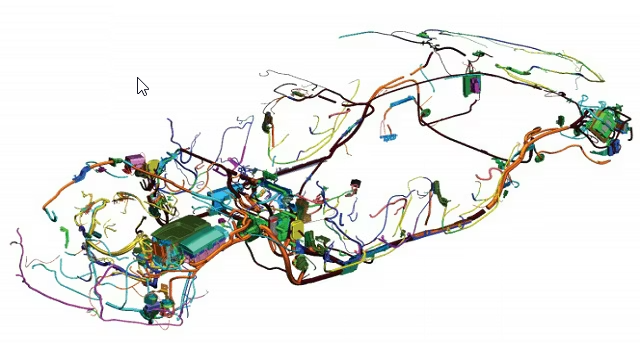

n  机械布线

可缩短详细设计时间，提高产品质量，并可在逻辑设计、物理设计、分析、制造和服务部门之间无缝地传输产品信息。

n  增材制造

使用增材制造方法设计、优化和构建金属及塑料组件。

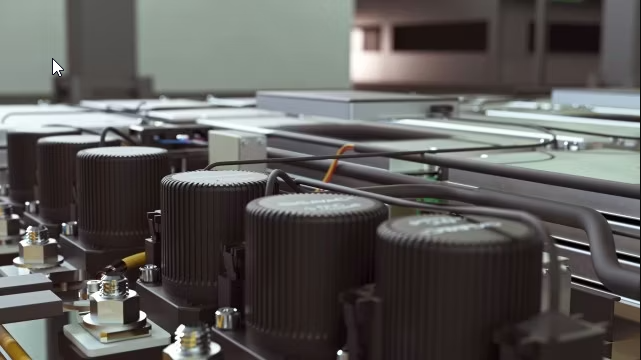

n  可视化

设计和迭代沉浸式数字孪生模型。

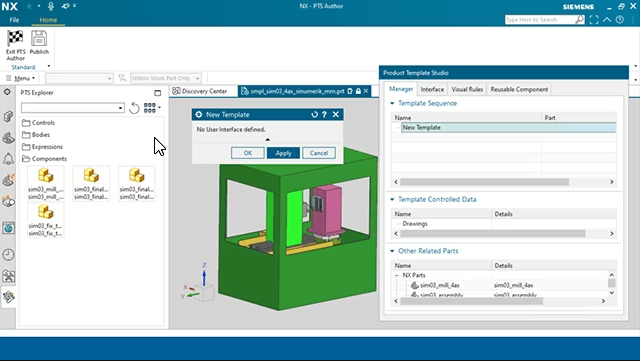

n  建模技术和自动化

借助具有 CAD 自动化功能的 NX 建模平台，更高效地开展工作，进而更快地将产品推向市场。

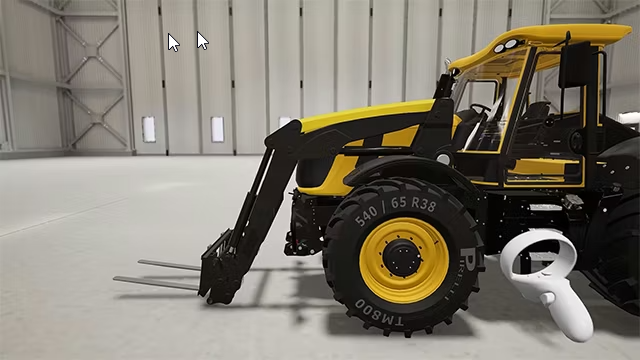

n  NX lmmersive Explorer

使用 NX Immersive Explorer 在交互式逼真的 3D 空间中探索和审查您的设计。查看模型、与设计交互、拍摄快照、留下注释并可在设计中自由移动。

(二)     电子和电气计算机辅助设计(ECAD)

通过与机械同行采用相同的数字孪生，加快协同速度，减少电子和电气组件的错误。通过与机械工程师在同一主干上协同，在集成的 NX CAD 环境中设计电气组件，可以节省时间并消除错误。

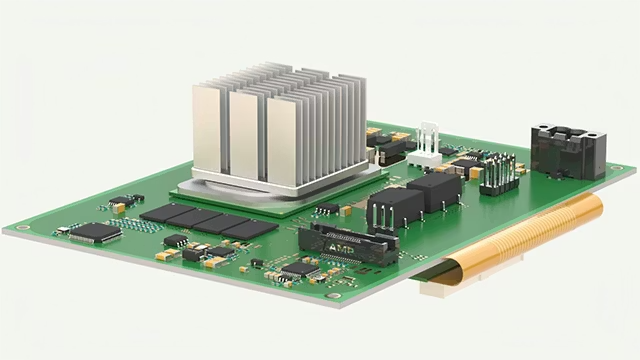

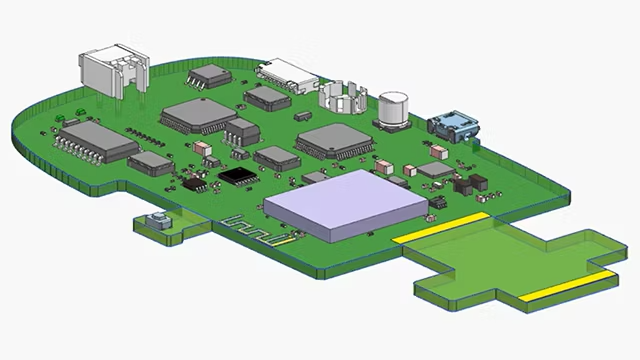

n  PCB 系统

根据压缩的时间表交付复杂产品。完整的印刷电路板(PCB)系统设计，涵盖多板定义、设计创建、高密度先进封装设计和机电协同设计。

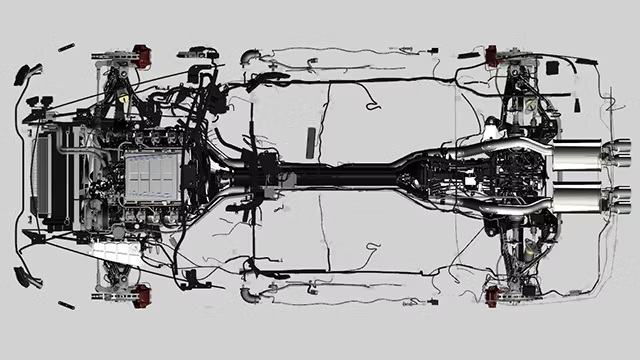

n  线束设计

在复杂装配中进行理想线束的设计和布线。

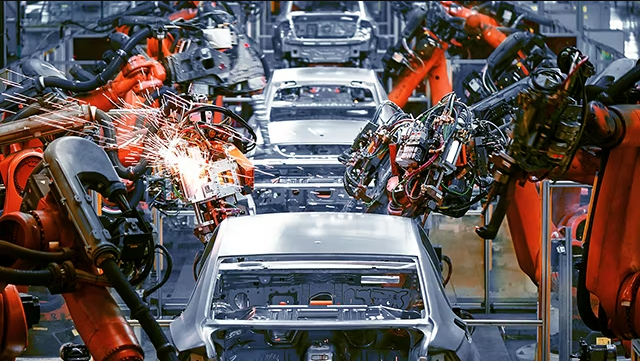

(三)     CAD 工作流程

通过针对沉浸式工程、行业特定工作流程、零件设计、详细工装设计等的特定解决方案，实现整个产品开发流程的自动化。

n Immersive Engineering

通过沉浸式工程技术在NXCAD中，您可以可视化、模拟、互动和作设计，从而提升生产力和协作能力。

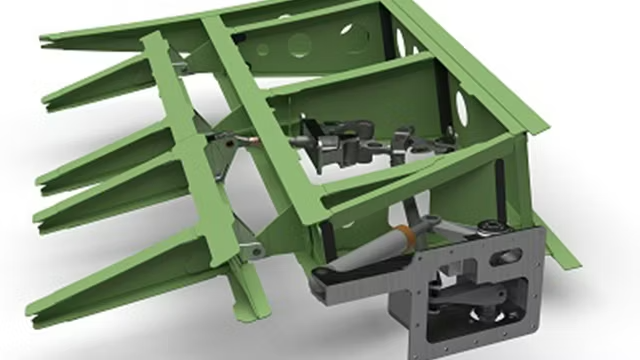

n  航空航天开发与设计

专为航空航天业的特定需求而量身打造的工作流程CAD 解决方案。

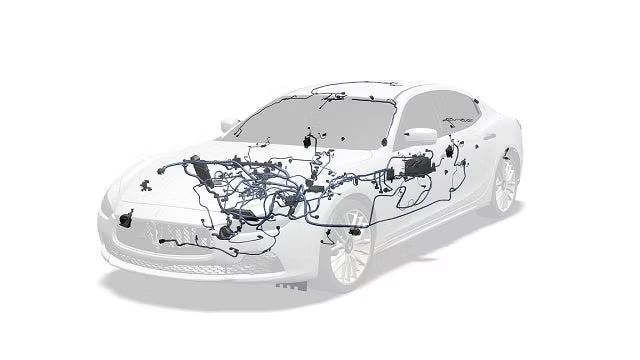

n  汽车开发与设计

专为汽车行业的特定需求而量身打造的工作流程CAD解决方案。

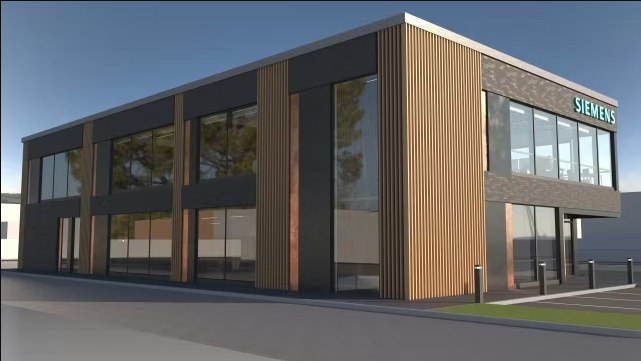

n  建筑信息模型(BIM)

设计建筑元素、钢结构、P&ID、管道、HVAC、电气等所有要素都可使用 NX CAD 中的 BIM 解决方案进行设计。

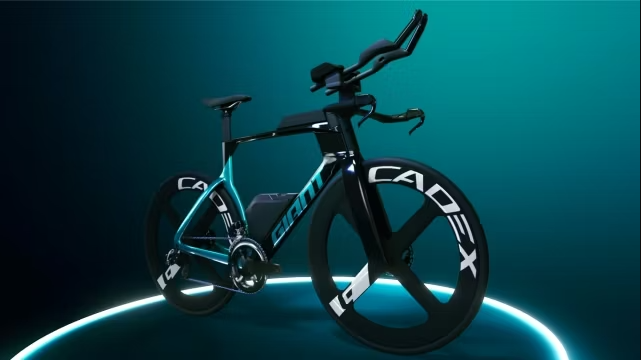

n  Consumer product design

通过完善消费品的外观和功能，利用NXCAD经过验证的设计和工程能力，先将您的创意推向市场。

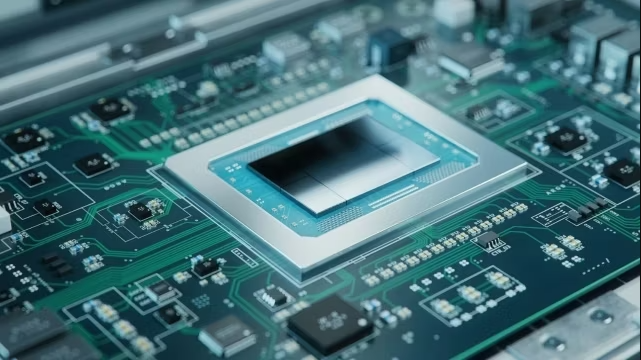

n  Electronics development and design

在NX CAD中创建、验证和测试复杂的机电设计，连接ECAD和MCAD开发。

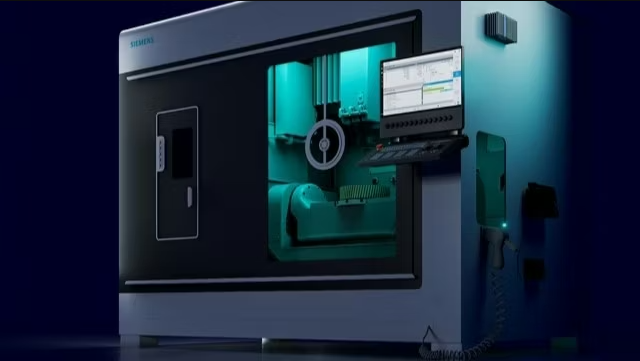

n  Industrialmachinery and equipment design

打造智能、创新的机器、工业零部件和材料以及制造设备。

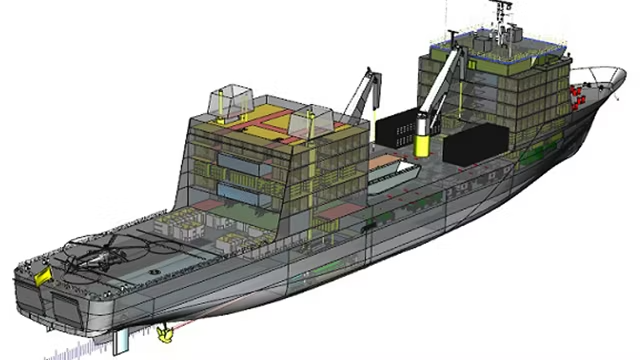

n  船舶开发与设计

专为船舶行业的特定需求而量身打造的工作流程CAD解决方案。

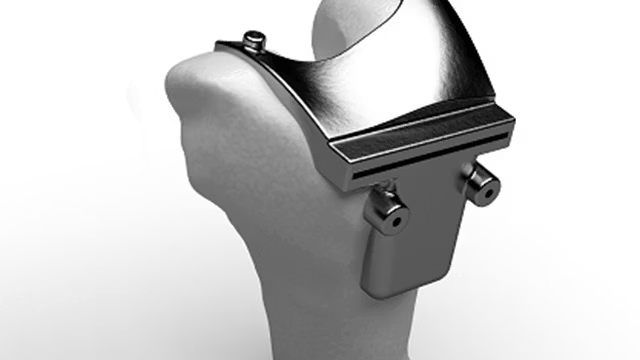

n  医疗器械开发与设计

成熟灵活的 NX 解决方案有助于加快医疗器械设计和开发领域中的创新。

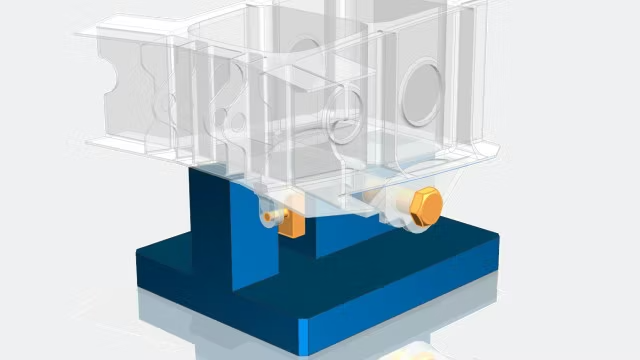

n  夹具和工装设计

强大的建模和装配工具可以加速执行与零件模型完全关联的夹具设计。

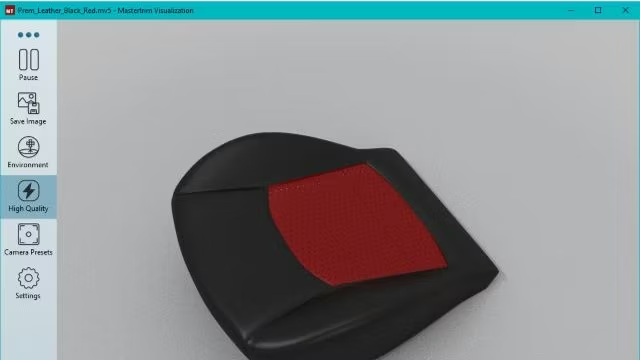

n  使用 Mastertrim 进行座椅工程设计

优化整个座椅装饰工程流程。通过在 NX 中使用Mastertrim 来简化座椅装饰设计流程，并与造型师和工程师协同。

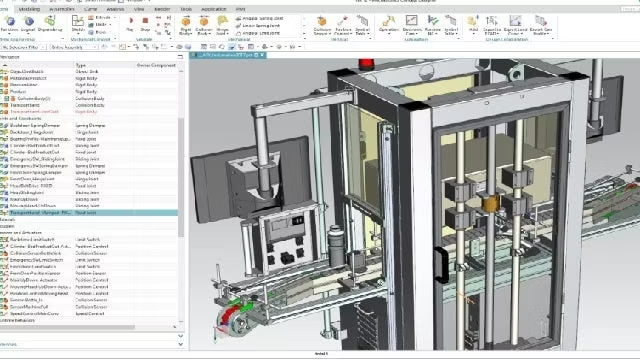

(四)     自动化设计

采用多学科方法进行机械设计，该方法扫除了电气、和自动化工程师之间的障碍，可帮助您加快设计更言的机器。

n  Mechatonic design

通过多学科的机械设计方法，打破电气、机械和自动化工程师之间的障碍。

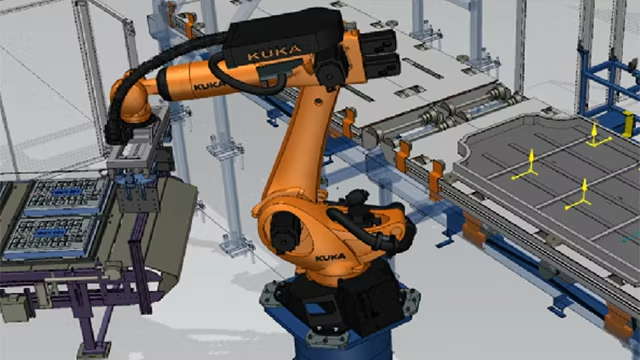

n  Factory design

通过一套工具组，探索全新的协作层次，实现完整的机床和工厂设计流程，在最短时间内提供最高设计质量。
